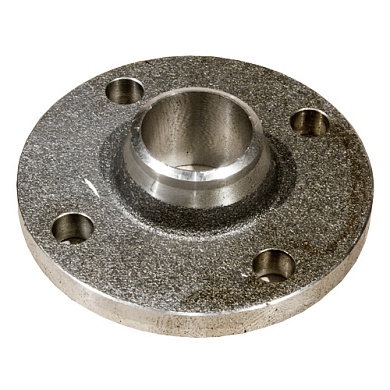

Фланец 7-25-63 09Г2С ГОСТ 12821-80

Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
Характеристики
Количество в упаковке 300
Вес 3,19
Объем 0,00157
Рабочая среда вода, пар
Номинальный диаметр (DN) 65
Номинальное давление (PN) 25
Максимальная температура рабочей среды, С° 350
Материал корпуса сталь 09Г2С
Межосевой диаметр, мм 145
Диаметр выступа, мм 122
Высота выступа, мм 3
Высота воротника, мм. 32
Диаметр воротника, мм. 77
Диаметр основания воротника, мм. 94
Единица измерения шт
Соответствие ГОСТ ГОСТ 12821-80 исп. 1/ГОСТ 33259 - исп. "В"
Межцентровое расстояние 145
Диаметр отверстий, мм 18
Внешний диаметр, мм 180
Количество отверстий, шт. 4
Внутренний диаметр, мм 66
